Como um disjuntor protege seu sistema de energia?

Índice

1. O que é um disjuntor e por que usá-lo?

2. Como Funciona Nosso Produto: Especificação Técnica do Disjuntor

3. Como escolher entre disjuntor a vácuo externo e disjuntor a vácuo interno

4. Por que escolher nossa marca – SYHF – e como entrar em contato conosco

O que é um disjuntor e por que usá-lo?

Nos sistemas de energia modernos, umdisjuntoré um componente protetor fundamental. Conforme definido na engenharia elétrica, um disjuntor é um dispositivo de comutação automática que interrompe o fluxo de corrente quando ocorrem condições anormais, como sobrecargas ou curtos-circuitos, protegendo assim o equipamento e evitando riscos de incêndio.

Especificamente, o tipo conhecido comodisjuntor a vácuo (VCB)usa vácuo como meio para extinção do arco quando os contatos abrem. Esta tecnologia garante uma interrupção muito rápida do arco e um elevado desempenho de isolamento.

Por que usar um disjuntor a vácuo?

• Ele fornece interrupção rápida de correntes de falta porque o meio de vácuo não suporta a sustentação do arco.

• Os requisitos de manutenção são reduzidos em comparação com disjuntores isolados a óleo ou gás, graças ao menor número de consumíveis e à ausência de vazamento de gás de extinção de arco.

• É mais ecológico: sem gás SF₆ (em muitos casos), sem necessidade de óleo.

• Ele ajuda a proteger equipamentos sensíveis e garante a estabilidade do sistema, oferecendo desempenho de comutação confiável para sistemas de média tensão (normalmente redes de 3 kV a 40 kV ou de média tensão).

Como Funciona Nosso Produto: Especificação Técnica do Disjuntor

Abaixo apresentamos as especificações detalhadas do nosso disjuntor, que foi projetado para oferecer alto desempenho, confiabilidade e flexibilidade em instalações internas e externas.

Especificações principais

Recursos e benefícios

• O interruptor a vácuo garante que o arco seja extinto rapidamente porque no vácuo um arco sustentado não pode persistir.

• Design compacto para instalação interna: área menor, peso mais leve, integração mais fácil em painéis revestidos de metal.

• Construção robusta à prova de intempéries para instalação externa: pode suportar chuva, poeira, exposição aos raios UV e temperaturas extremas.

• A baixa manutenção reduz o custo do ciclo de vida e melhora o tempo de atividade.

• A ampla gama de classificações permite a seleção da carga específica e do perfil de corrente de falta do seu sistema.

Como escolher entre disjuntor a vácuo externo e disjuntor a vácuo interno

Ao selecionar um disjuntor a vácuo, a localização e o ambiente são fatores cruciais que influenciam o design, o desempenho e o custo. Abaixo descrevemos e comparamos as duas principais categorias de implantação: externa e interna.

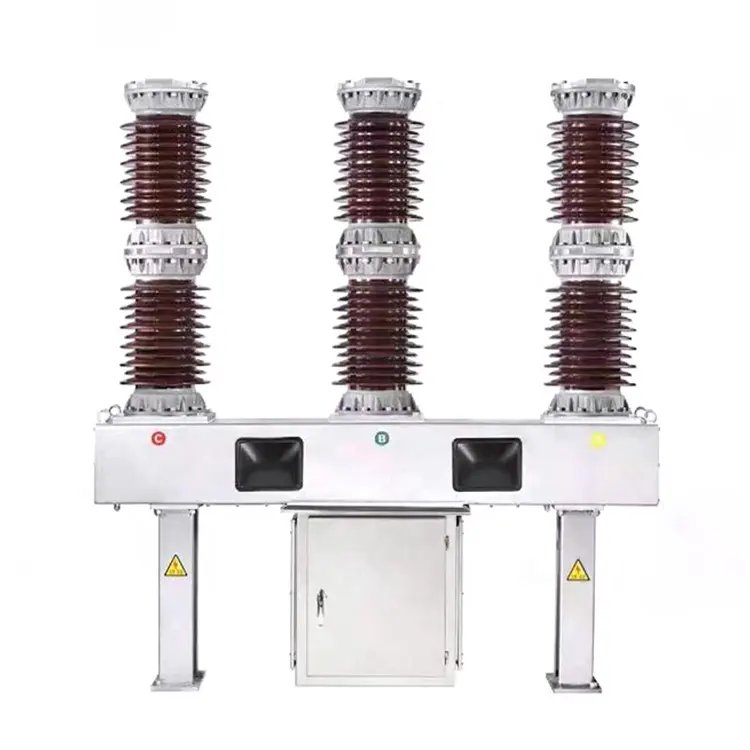

Disjuntor a vácuo externo

Umdisjuntor a vácuo externofoi projetado especificamente para instalação em subestações ao ar livre, aplicações montadas em postes ou locais remotos onde o equipamento ficará exposto aos elementos.

Principais considerações para uso externo:

• Deve ter um gabinete selado e robusto com alto índice de proteção (por exemplo, IP55+).

• Deve ser capaz de operar de forma confiável apesar da exposição à chuva, poeira, vento, temperaturas extremas, radiação UV e possível contaminação.

• As distâncias de fuga, as folgas de isolamento e o projeto estrutural são mais exigentes devido à exposição externa.

• A acessibilidade e a manutenção podem ser mais difíceis; portanto, a confiabilidade e o projeto de baixa manutenção são mais críticos.

Disjuntor a vácuo interno

Umdisjuntor a vácuo internofoi projetado para instalação dentro de um edifício ou sala de distribuição em um ambiente controlado, como edifícios comerciais, plantas industriais, data centers ou salas de utilidades internas.

Principais considerações para uso interno:

• O ambiente é mais controlado (temperatura, umidade, poeira), então o design pode ser mais compacto e simples.

• O acesso para manutenção é mais fácil; a integração em painéis revestidos de metal é mais simples.

• O custo tende a ser menor do que a variante externa porque as demandas de design ambiental e de gabinete são menores.

Tabela Comparativa

Como decidir qual usar

• Perguntar:Onde o disjuntor estará localizado?Se estiver ao ar livre e exposto, então tipo externo. Se estiver dentro de casa, então tipo interno.

• Perguntar:Que nível de estresse ambiental existe?Variações de alta temperatura, poeira e umidade → favorecem o design externo.

• Perguntar:Qual o orçamento e capacidade de manutenção?Instalações externas podem exigir mais custos iniciais e complexidade.

• Perguntar:Que nível de corrente de falta e classificação de tensão são necessários?Certifique-se de que o tipo escolhido atenda às especificações técnicas do seu sistema.

Em muitos casos, a selecção cuidadosa do tipo correcto evita erros futuros dispendiosos, como a instalação de uma unidade interior num local exterior exposto, o que pode levar a uma vida útil curta ou a falhas.

Por que escolher a SYHF e como entrar em contato conosco

Nossa marca,SYHF, é especializada no fornecimento de disjuntores a vácuo de alta qualidade, feitos sob medida para aplicações internas e externas. Com décadas de experiência em painéis elétricos, garantimos que você receba equipamentos com as especificações corretas, construção robusta e longa vida útil.

Ao escolher os disjuntores SYHF, você se beneficia de:

• Engenharia precisa para os requisitos de tensão, corrente e específicos do local do seu sistema.

• Uma ampla gama de modelos que abrangem implantações internas e externas.

• Tecnologia de interruptor a vácuo confiável e de baixa manutenção que reduz o custo geral de propriedade.

• Suporte técnico abrangente, documentação e serviço pós-venda.

Para mais informações sobre nossos produtos, correspondência de especificações, personalização e preços, por favorContate-nos. Nossa equipe da SYHF está pronta para orientá-lo no processo de seleção, garantindo a escolha certa para o seu sistema de energia e protegendo o seu investimento.

Perguntas e respostas comuns sobre disjuntores

P: O que é um disjuntor a vácuo e como ele funciona?
R: Um disjuntor a vácuo usa uma câmara de interruptor selada a vácuo para extinguir o arco quando os contatos do circuito abrem. O vácuo proporciona alta rigidez dielétrica e rápida extinção do arco, tornando-o muito eficaz para aplicações de média e alta tensão.

P: Posso usar um disjuntor a vácuo interno ao ar livre?
R: Geralmente não. As unidades internas são projetadas para ambientes controlados e podem não ter vedação, robustez estrutural e folgas de isolamento necessárias para exposição externa. Usá-los ao ar livre pode reduzir a vida útil ou falhar.

P: Que manutenção é necessária para um disjuntor a vácuo?
R: A manutenção é mínima em comparação com tecnologias mais antigas. As principais verificações incluem testes periódicos de operação mecânica, inspeção de desgaste de contato e garantia da integridade do gabinete. Os interruptores a vácuo são duráveis ​​e requerem manutenção menos frequente se instalados corretamente e em um ambiente adequado.

Para um parceiro confiável e uma linha de produtos, a SYHF está pronta para fornecer orientação especializada e equipamentos de qualidade. Por favor, não hesite emContate-nospara o seu próximo projeto.
