O que é um transformador do tipo seco?

2025-08-29

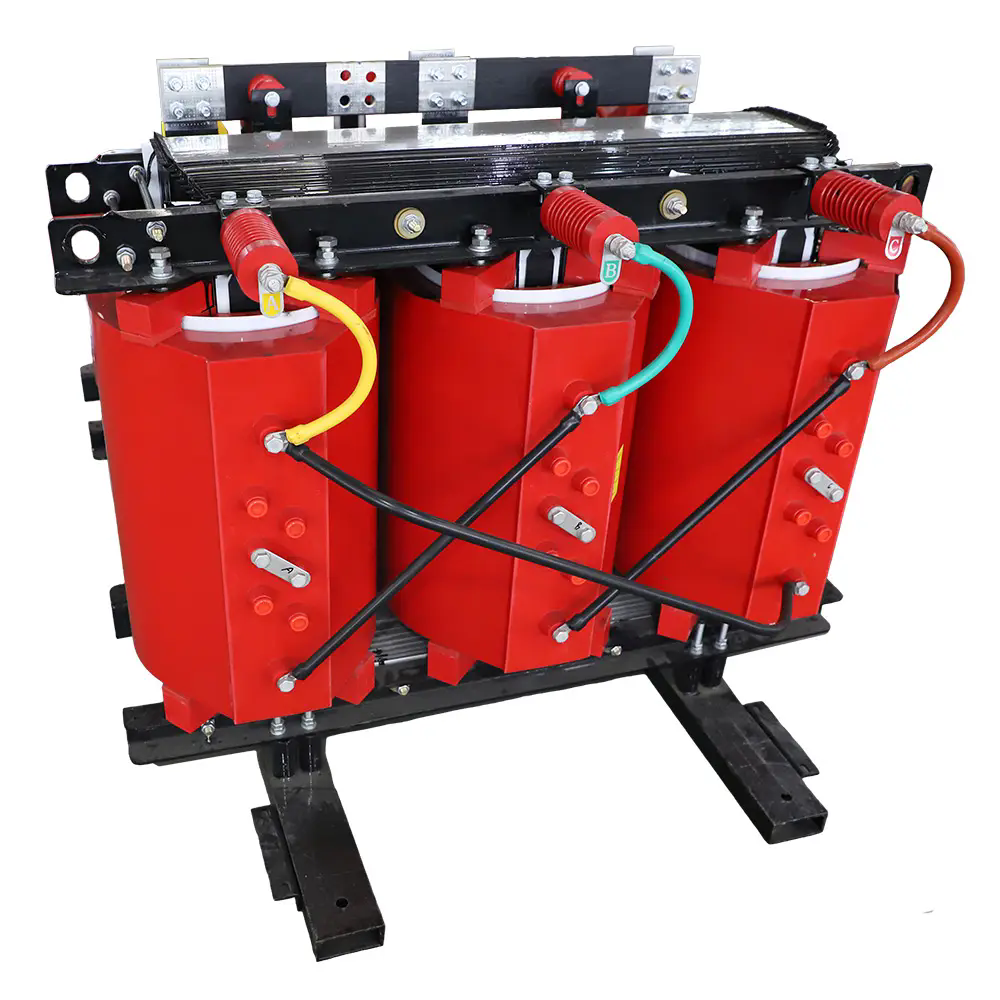

A Transformador do tipo secoé um dispositivo elétrico que transfere energia elétrica entre os circuitos através da indução eletromagnética, utilizando isolamento de ar ou sólido em vez de mídias de resfriamento à base de líquido, como o óleo.

Principais especificações

Os transformadores do tipo seco são caracterizados por várias especificações que definem seu desempenho e adequação para diferentes aplicações. Abaixo está uma tabela detalhada descrevendo estas especificações:

Especificação	Detalhes
Classe de tensão	Até 72,5 kV
Classificação de energia	Varia de 3 KVA a 15/20 MVA
Método de resfriamento	Refrigerado a ar
Sistema de isolamento	Classe de isolamento de 180 ° C a 220 ° C
Tipo de gabinete	Ventilado (tipo 3R, NEMA 3R) ou totalmente fechado
Impedância	Normalmente entre 3% e 6,5%
Aumento da temperatura	115 ° C a 150 ° C.
Construção do núcleo	Aço laminado
Material sinuoso	Cobre ou alumínio
Tipo de montagem	Piso ou parede montada
Certificações	Ul listado, certificado CSA, IEC, ANSI, NEMA
Aplicações	Cenários comerciais e industriais internos, subestações, data centers, hospitais e arranha-céus

Aplicações de transformadores do tipo seco

Os transformadores do tipo seco são amplamente utilizados em vários setores devido à sua segurança e eficiência. As principais aplicações incluem:

Edifícios comerciais: fornecendo distribuição de energia confiável sem o risco de vazamentos de petróleo.
Instalações industriais: fornecendo energia a máquinas e equipamentos em fábricas e plantas.
Instituições de Saúde: Garantindo a fonte de alimentação ininterrupta para equipamentos médicos críticos.
Data Centers: Suportando as altas demandas de energia de servidores e equipamentos de rede.
Instituições educacionais: Pofias de instalações e dormitórios do campus.

Sua capacidade de operar em espaços confinados e sob diferentes condições ambientais os torna ideais para essas aplicações.

Perguntas frequentes para transformadores de tipo seco

1. Qual é a diferença entre o tipo seco e os transformadores cheios de óleo?

P: O que distingue os transformadores do tipo seco dos cheios de óleo?

R: Transformadores do tipo seco usam ar ou isolamento sólido para resfriamento, eliminando a necessidade de líquidos inflamáveis. Por outro lado, os transformadores cheios de óleo usam óleo mineral para resfriamento e isolamento, o que pode representar riscos de fogo se ocorrerem vazamentos.

2. Como você testa um transformador do tipo seco?

P: Quais são os procedimentos de teste padrão para transformadores do tipo seco?

R: O teste inclui medir a resistência do enrolamento, a taxa de tensão, o deslocamento de fases, a perda de carga e a resistência ao isolamento. Esses testes garantem que os padrões de desempenho e segurança do transformador sejam atendidos.

3. Quais são as falhas comuns nos transformadores do tipo seco?

P: Quais são os problemas típicos encontrados com transformadores do tipo seco?

R: Os problemas comuns incluem resistência reduzida ao isolamento devido à umidade, problemas de conexão de enrolamento, mau funcionamento do controlador de temperatura e danos mecânicos de vibrações externas. Manutenção e monitoramento regulares podem mitigar esses problemas.

Os transformadores do tipo seco são essenciais para a distribuição de energia elétrica segura e eficiente em várias aplicações. Seu projeto elimina os riscos associados a transformadores cheios de petróleo, tornando-os adequados para instalações internas e ambientalmente sensíveis. A compreensão de suas especificações, aplicações e problemas comuns garante desempenho e longevidade ideais.

Para obter mais informações sobre transformadores do tipo seco e para explorar nossa gama de produtos, visite nosso site ouContate-nosdiretamente.
