Quais derivados de transformadores resolvem harmônicos em locais de carregamento rápido de EV?

Quando projeto um hub EV, não começo escolhendo kVA em uma tabela. Eu olho para a forma de onda primeiro. Os carregadores rápidos empilham retificadores, links CC e malhas de controle que sobrecarregam qualquerTransformadorcom picos de corrente, alto THD e oscilações de potência frequentes. Trabalhar com fabricantes comoSYHF, aprendi a combinar o método de resfriamento, o material do núcleo, a geometria do enrolamento e o monitoramento com a carga real, em vez de um cenário de folheto.SYHFconstrói soluções de média e alta tensão e equipamentos de automação de distribuição com qualidade disciplinada e práticas ambientais alinhadas com as ideias ISO9001 e ISO14001, e seu suporte de engenharia me ajuda a ajustar as opções de tipo seco ou imerso em óleo para cada local sem comprar demais.

Por que os carregadores rápidos EV punem um transformador padrão?

• Os harmônicos aumentam as perdas de cobre e as temperaturas de ponto crítico, mesmo quando o kVA médio parece modesto

• Inicializações simultâneas do carregador acionam picos de corrente e quedas de tensão a montante que alarmam cargas sensíveis

• Ciclos de trabalho rápidos oscilam os perfis térmicos e reduzem a vida útil do isolamento se o resfriamento for marginal

• Fluxo parasita e correntes circulantes aumentam o ruído audível em espaços urbanos apertados

Quais derivativos do transformador lidam com harmônicos EV de forma mais confiável?

Como dimensionar o fator K sem gastar demais?

• Eu capturo um espectro harmônico real do fornecedor do carregador, em vez de um único número THD

• Eu estimo K como a soma da corrente harmônica ao quadrado vezes a ordem harmônica ao quadrado e, em seguida, arredondo para a classe de catálogo mais próxima

• Verifico o aumento da temperatura do enrolamento no meu fator de carga real ao longo das estações, não apenas na placa de identificação

• Eu adiciono margem para futuros compartimentos de carregador para não substituir o transformador após a fase dois

Que opções de refrigeração e fluidos mantêm as salas internas mais seguras?

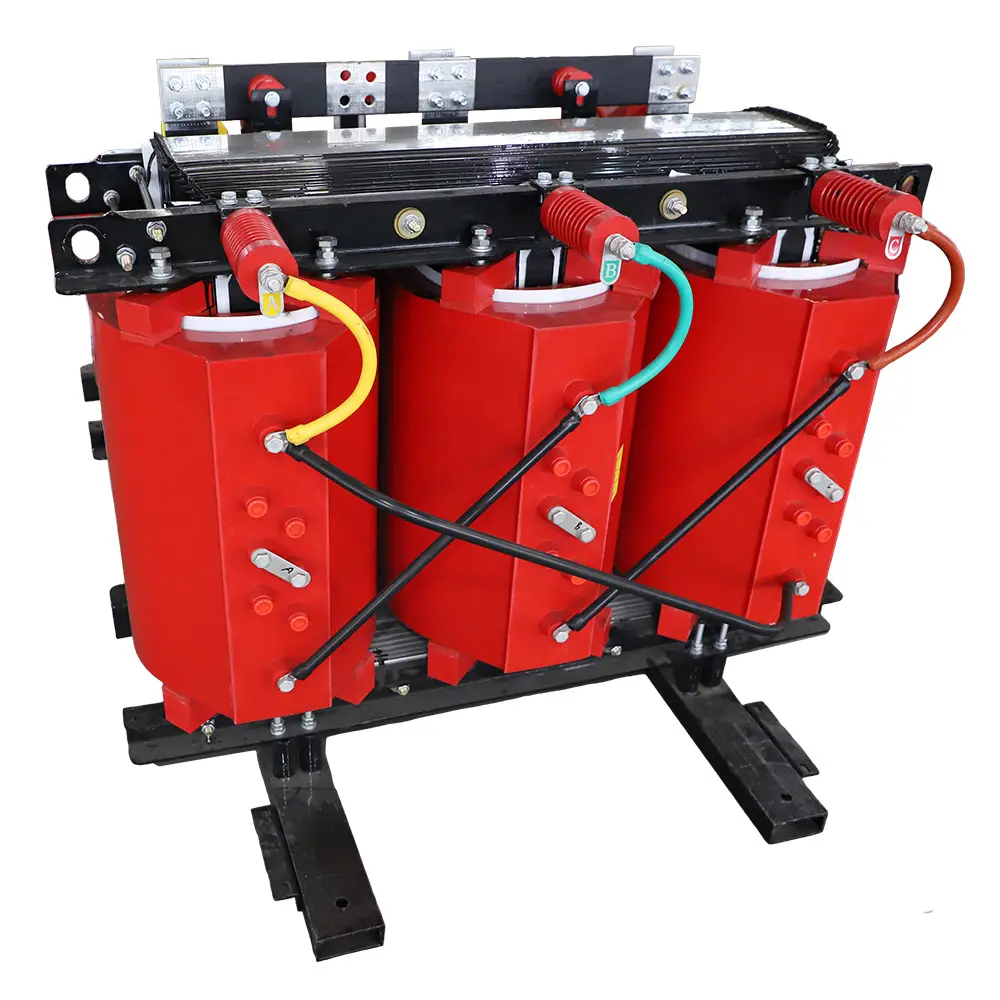

• Em locais com muita gente, prefiro resina fundida do tipo seco com ar forçado para simplificar a permissão

• Em salas de kVA médio a alto, onde desejo maior capacidade de sobrecarga, geralmente escolho óleo imerso em fluido de éster natural para um perfil de fogo mais suave

• Confirmo a área do duto, as folgas do radiador e a potência do ventilador no modelo energético para que a carga auxiliar não prejudique a economia

Como evito disparos incômodos devido à inicialização do carregador?

• Eu coordeno grupo vetorial e impedância para gerenciar inrush e queda de tensão

• Eu especifico a ativação do carregador escalonado ou partida suave onde o EMS pode limitar a demanda

• Eu permito uma janela mais ampla do comutador em carga quando o alimentador da concessionária está fraco ou a produção solar é volátil

Qual é a aparência de uma configuração prática de site de EV?

Como as opções se comparam ao custo de dez anos em um local de 3 MW?

Quais detalhes de especificação me proporcionam menos pedidos de alteração?

• Fator de carga ambiental, de altitude e sazonal declarado antecipadamente

• Espectro harmônico fornecido pelo fornecedor do carregador e uma classe alvo de fator K acordada

• Grupo vetorial, faixa de impedância e plano de derivação combinados com a engrenagem upstream

• Limite de ruído a uma distância determinada e responsabilidade do revestimento acústico definida

• Proteção contra entrada do gabinete e sistema de pintura compatível com ar costeiro ou empoeirado

• Registros de teste de fábrica e lista de verificação de aceitação compartilhada antes do envio

Que verificações rápidas me salvam de surpresas tardias?

• As curvas de cabos, radiadores, dutos e portas realmente cabem, não apenas o tanque principal

• O aterramento neutro é consistente com o estudo de proteção e rótulos de arco elétrico?

• Os pontos de monitoramento estão dimensionados de acordo com o custo do tempo de inatividade, em vez de uma abordagem baseada em todos os sensores?

O SYHF pode personalizar harmônicos EV sem atrasar o cronograma?

DeSYHFPeço três coisas em empregos EV e consigo sem drama

• Enrolamentos e conjuntos de núcleos adaptados para objetivos de aquecimento harmônico e ruído em uma única passagem

• Escolha entre óleo mineral ou éster natural com sistemas de papel projetados para longa vida útil

• Rotinas de fábrica claras, testes testemunhados mediante solicitação e documentação que satisfaça os revisores de serviços públicos e de seguros

O que devo enviar em minha RFQ para obter um orçamento limpo rapidamente?

• Diagrama unifilar e dados de curto-circuito do alimentador

• Contagem de carregadores, potência por porta e quaisquer esquemas planejados de mudança de fase

• Instantâneos harmônicos ou espectros de fornecedores, não apenas THD

• Desenhos de salas com folgas, portas, dutos e rotas de cabos

• Almeje a classe de eficiência e os limites de ruído que são importantes para seus vizinhos

• Janela de entrega e necessidade de testemunha FAT, se houver

Como passamos de ideias para uma proposta edificável?

Se você deseja uma configuração prática para a construção do seu EV, envie-me o seu one-line, os dados do carregador e algumas fotos do local. Vou traduzir a realidade da forma de onda em uma especificação de transformador que equilibre confiabilidade e custo, e posso alinhá-la comSYHFopções de fabricação onde isso fizer sentido para sua programação. Se você estiver pronto para uma recomendação específica ou uma cotação formal, Contate-nosedeixe sua consultacom detalhes de carga, padrões preferenciais e tempo. Responderemos com um conjunto de opções claro que você pode aprovar sem suposições.
