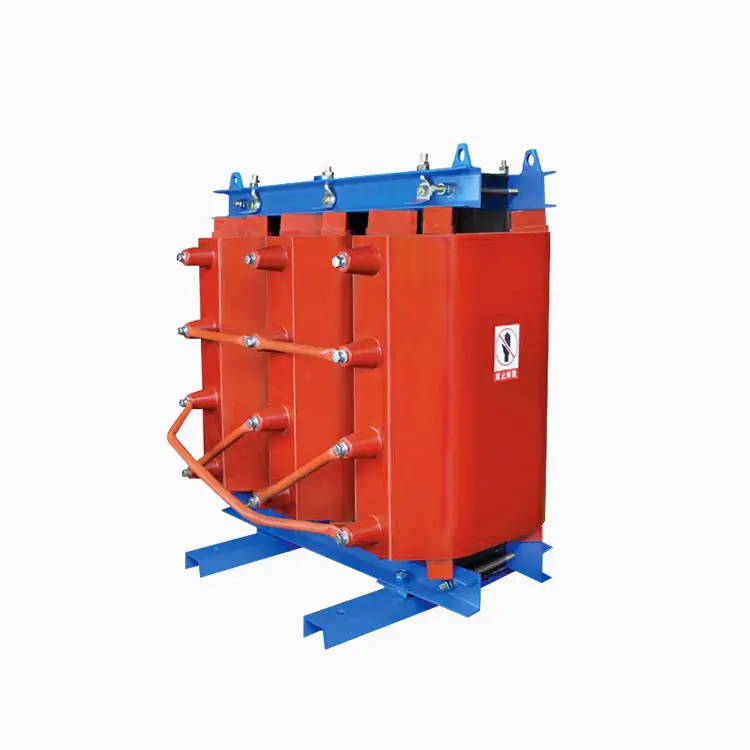

Transformador de distribuição do tipo seco da liga amorfo

Syhf Alta qualidade Allica amorfosa Transformador de distribuição do tipo seco A espessura da faixa de liga amorfa usada é pequena, e a resistividade é cerca de três vezes a da folha de aço de silício laminada a frio. Portanto, o núcleo de ferro feito de liga amorfo tem uma perda de corrente muito menor do que a feita de folha de aço de silício laminada a frio. A perda de histerese da liga é muito menor que a da folha de aço de silício laminado frio. A perda de núcleo é muito baixa, cerca de 75% menor que a perda de sem carga do transformador de núcleo de aço de silício tradicional. É um transformador de economia de energia de baixa perda razoável. Além disso, a coercividade da liga amorfa é muito menor que 4a/m, que é cerca de 1/7 da de folha de aço de silício laminado frio. A área de alça da histerese da liga amorfa é muito menor que a da placa de aço laminada a frio, que pertence ao estado amorfo. Devido à baixa perda, o transformador de liga amorfo tem menos aquecimento, o aumento da temperatura e o desempenho estável da operação.

O transformador de distribuição do tipo seco da liga amorfo usa liga amorfa com excelente condutividade magnética como material central do transformador e pode finalmente obter um valor de perda muito baixo. Mas possui muitas características, que devem ser garantidas e consideradas no projeto e fabricação. O corpo principal reflete os seguintes aspectos:

(1) A dureza do material da folha de liga amorfa é muito alta e é difícil cisalhamento com ferramentas convencionais, portanto, deve ser considerado para reduzir a quantidade de cisalhamento no design.

(2) A espessura da folha de liga amorfa única é muito fina e a superfície do material não é muito plana; portanto, o fator de enchimento do núcleo é baixo.

(3) As ligas amorfas são muito sensíveis ao estresse mecânico. No projeto estrutural, o esquema de design tradicional com núcleo de ferro como membro estrutural principal de carga deve ser evitado.

(4) Para obter excelentes características de baixa perda, as lascas de ferro de liga amorfas devem ser recozidas.

(5) em termos de desempenho elétrico. Para reduzir a quantidade de cisalhamento de chip de ferro, o núcleo de ferro de todo o produto é composto por quatro quadros de núcleo de ferro separados em paralelo e cada enrolamento de fase é definido em dois quadros com circuito magnético independente. Além do fluxo magnético fundamental, há também um terceiro fluxo magnético harmônico em cada quadro. O terceiro fluxo magnético harmônico em dois quadros de núcleo de ferro da ferida em um enrolamento é exatamente oposto em fase e igual em valor. Portanto, a soma dos terceiros vetores de fluxo magnético harmônico em cada grupo de enrolamentos é zero. Se o lado primário estiver conectado a D, o circuito com terceira corrente harmônica não terá o terceiro componente de tensão harmônica na forma de onda de tensão induzida no lado secundário.
